Вид данного оборудования спереди и сзади.

Имеется 1 usb выход, 2 выхода телефонной линии, 4 выхода Ethernet и 1 выход оптической линии (GPON)

по умолчанию на NTE-RG-1402G-W отключено вещание wifi сети(, поэтому конфигурирование возможно исключительно через Ethernet

Однако на NTE-RG-1402G-W Rev. B вещание wifi сети включено по умолчанию,

ssid вида Eltex-*******

пароль: серийный номер устройства, указанный на заводской наклейке, на обратной стороне устройства

Подключение производится по адресу 192.168.0.1 (для некоторых устройств 192.168.1.1)

пара login/password = user/user

Перед конфигурированием стоит убедиться что MAC адрес вашего устройства прописан на коммутаторе (Обратиться к территориальным дежурным)

Настройка услуг:

Осуществляется с использованием тех данных указанных в наряде, которые выдал заказчик услуг (в данном случае Ростелеком).

для Eltex NTE-RG-1402G-W

Настройка Internet:

Выбираем меню услуги, подменю интернет, выбирем режим предоставления услуги и далее вводим данные выданные нам заказчиком. Сохраняем, затем применяем настройки и программно перезагружаем роутер.

Настройка SIP телефонии:

Выбираем меню PBX, подменю SIP и вводим адрес sip сервера. Сохраняем и применяем настройки.

Выбираем меню PBX, подменю FXS0, вводим регистрационные данные для SIP телефонии. Логином является телефон с кодом города (желательно уточнить у местных работников РТК, иногда логином является просто телефон), пароль выдаётся в наряде на выполнение работ. Громкость на приём и передачу голоса ставим -50 и 50 сотвественно. Сохраняем и применяем настройки.

Настройка Wi-Fi сети

Выбираем меню Сети, подменю Wi-Fi, ставим галочку на пункте «включить wi-fi», указываем предпочитаемый ssid, режим работы и режим безопасности, затем указываем пароль. Сохраняем настройки, применяем их и программно перезагружаем роутер.

Настройка IPTV

Выбираем меню Услуги, подменю Порты, перед нами появляется страница назначения портов по функционалу. На 3 Порту выбираем пункт STB (Set-Top-Box),

убеждаемся что стоит галочка на пункте IGMP Snooping(это мультикаст, без него работать точно не будет).

Сохраняем настройки, применяем, при необходимости программно перезагружаем устройство.

Для Eltex NTE-RG-1402G-W Rev. B

Настройка Internet

Выбираем пункт меню PPP Settings, вводим туда логин и пароль выданные заказчиком, жмём Apply/Save

Настройка SIP телефонии. Рассматривается случай когда подключен только телефон, без интернета

Выбираем пункт меню PPP Settings, выбираем PPPoE_Bridged, жмём Apply/Save

Выбираем пункт меню Sip Settings, вводим адрес sip proxy, ставим галочки на необходимом количестве линий для того чтобы сделать их активными, вводим телефон с кодом города и пароль, после этого нажимаем apply/Save

«RG1402GW» - это многофункциональный высокопроизводительный абонентский оптический терминал от компании ООО «Предприятие «ЭЛТЕКС».

Основной областью применения девайса является подключение к услугам широкополосного доступа абонентов и/или построение обширных корпоративных сетей с высокими требованиями к безопасности и скорости передачи данных.

Краткий обзор роутера eltex rg 1402g w

Поскольку RG1402GW - это терминал, объединивший не только функционал маршрутизатора, но ещё и функционал ip телефонии, то список его технических характеристик – весьма обширный.

Ниже представлены его технические возможности, из которых стоить отметить следующие:

• возможность удалённого управления по протоколам - Telnet, TR-069, OAM;
• поддержка стандартов Ethernet 10/100/1000 Base-T;
• максимальная дальность действия по интерфейсу PON – до 10км;
• оптоволокно - SMF - 9/125, G.652.

Роутер eltex rg 1402g w: индикаторы и разъемы

Теперь несколько слов о визуальной составляющей маршрутизатора.

На передней панели терминала расположены индикаторы (слева – направо):

• «WIFI». Стабильный зелёный цвет означает, что беспроводная сеть активна, а если индикатор мигает – осуществляется передача данных.
• «LAN: P0/P1/P2/P3». При оранжевом цвете индикатора установлено соединение 1000 Мбит/с, если же лампочка «горит» зеленым – 10/100 Мбит/с.
• «TV». Красный – отсутствует ТВ сигнал, оранжевый – ненормированный уровень сигнала (выше +2 или ниже -8 дБм).
• «Phone 0/ Phone 1». Зелёный – телефонная трубка снята, мигает – отсутствует авторизация на SIP –сервере, медленно мигает – принимается сигнал вызова.
• «PON». Зеленый – соединение между оптическим терминалом и устройством установлено, красный – сигнала нет.
• «Status». Зелёный – установлена PPP сессия, оранжевый – авторизация не пройдена.
• «Power». Оранжевый – используется конфигурация по умолчанию, зелёный – активная конфигурация отличается от конфигурации по умолчанию.

На задней панели терминала rg 1402g w расположены следующие порты, кнопки и разъёмы:

• «ON/OFF». Кнопка включения/выключения питания терминала.
• «12V». Разъём для адаптера питания.
• «USB». Для подключения usb носителей и устройств.
• «TV». Используется для подключения телевизионного кабеля.
• «Phone 0/ Phone 1». Разъём для подключения телефонных аппаратов.
• «LAN: P0/P1/P2/P3». Порты для подключения сетевых устройств.
• «PON». Разъём для оптического интерфейса GEPON.
• «F». Кнопка для перезагрузки терминала или сброса конфигурации до значения по умолчанию.
• «Левый и правый разъёмы под антенну».

Как настроить подключение к интернету на роутере rg 1402g w?

Для того чтобы провести настройку терминала необходимо ввести в адресную строку браузера адрес 192.168.0.1 (при этом логин и пароль администратора для подтверждения входа – user/user).

Теперь можно приступать к настройке конфигураций терминала - вам потребуется сделать следующее:

• в интерфейсе терминала откройте раздел «PPP settings» и установите флажок в строке «EnableService»;
• выберите один из режимов «IP routed» (для абонентского устройства) или «PPPoE Bridge» (для компьютера пользователя);
• далее в строке «Username» введите логин, а в «Password» - пароль, эти данные указаны в договоре с провайдером (если же на предыдущем этапе выбран «Bridge», то ввод авторизационных данных будет недоступен);
• для сохранения введенных данных нажмите «Apply/Save».

Маршрутизатор eltex ntp rg 1402g w: настройка wifi

Для настройки беспроводной сети требуется перейти в раздел «WiFi»:

• далее перейдите в подраздел «Basic» и установите галочку в строке «Enable Wireless»;
• по необходимости отметьте флажком параметры: «Hide Access Point» - имя сети не будет широковещательным, «Clients Isolation» - клиенты сети не смогут взаимодействовать друг с другом;
• придумайте и введите название для создаваемой беспроводной сети в строку «SSID»;
• в строке «Max Clients» установите максимальное количество активных подключений к сети.

Нажмите «Apply/Save» для сохранения настроек и перейдите в подраздел «Security»:

1. в строке «Select SSID» выберите наименование созданной сети;
2. «NetworkAuthentication» - здесь необходимо выбрать тип сетевой аутентификации:

• А). «Open» - сеть открыта и для подключения не требуется ввод пароля.
• Б). «Shared» - он же «общий», аутентификация через «SSID» или «WEP ключ».
• В). «802.1x». Используется сервер аутентификации «RADIUS».
• Г). «WPA»/ «WPA-PSK» или «WPA2-PSK или «Mixed WPA2/WPA».

1. в строке «WPA/WAPI passphrase» придумайте и укажите пароль, необходимый для подключения устройств к созданной сети, и нажмите «Apply/Save».

Если терминал используется в качестве точки доступа или моста, то перейдите в подраздел «WirelessBridge» и установите следующие настройки:

• в строке «Ap Mode» - выберите режим: «Access Point» - точка доступа, «Wireless Bridge» - беспроводной мост;
• далее «Bridge Restrict» - «Enabled» (включает фильтрацию по mac – адресам), «Enable (Scan)»- осуществляется поиск удалённых мостов;
• «Remote Bridges MAC Address» - в данной строке введите адреса удалённых мостов.

Расширенные настройки маршрутизатора

В разделе «Advanced» можно ознакомиться с расширенными настройками, среди которых:

• «Band». Регулировка частотного диапазона.
• «Channel». Выбор используемого Канала передачи данных - от 1 до 13.
• «Auto Channel Timer (min)». Данный параметр позволяет устройству автоматически проводить поиск наиболее свободных каналов. Доступен при установке режима «Channel» в значении «0»(Auto).
• «Multicast Rate». Регулировка скорости трафика при многоадресной передачи.
• «Transmit Power». Выбор мощности передаваемого сигнала.
• «WMM (Wi-Fi Multimedia)». Используется для мультимедийной передачи.
• «URE». Режим в случаях, когда устройство используется в качестве повторителя (репитера).
• «STA Retry Time (sec)». Устанавливается время, необходимое для установления связи с клиентом беспроводной сети.

Как настроить подключение IpTV?

В данной модели «RG1402GW» нет раздела меню «IPTV»: настройки проводятся через раздел «PortMapping» - отображение портов. Тут необходимо выбрать номер порта, к которому физически подключена телевизионная приставка (посредством кабеля) и в списке выбрать «STB Bridge».

Дополнительные возможности роутера eltex rg 1402g w

Среди дополнительных возможностей роутера eltex rg 1402g w стоит отметить достаточно актуальную в настоящее время тему «Родительского кнтроля».

Настройка осуществляется через меню «Parental control»:

• нажмите на «ADD» для того чтобы создать новое (так сказать, «родительское») правило (максимально 16 записей);
• укажите имя пользователя в строке «User Name»;
• выберите «Browser’s MAC Address» - если правило применяется к компьютеру с которого настраивается правило, если применяется к другому устройству выберите «Other MAC Address (xx:xx:xx:xx:xx:xx)» и вручную;
• «Days of the week» - регулирует, в какие дни применяется ограничение;
• «StartBlockingTime (hh:mm)» – время начала блокировки и «EndBlockingTime (hh:mm)» окончания.

В заключение стоит отметить, что в категории абонентских оптических терминалов «RG1402GW» занимает далеко не последнее место и давно уже заслужил признание пользователей.

Оптический GPON-терминал Eltex NTP RG-1402G-W часто можно встретить у абонентов Интернета по оптике от Ростелеком. Настройка подключения к Интернету на этом оптическом модеме выполняется удалённо, оператором техподдержки по Вашему звонку. У пользователя на большее попросту нет прав. А вот чтобы настроить WiFi на Eltex NTP RG-1402G-W Вы вполне можете — сменить пароль, изменить название и т.п. Про это мы и расскажем в этой инструкции.

Для того, чтобы зайти в настройки оптического терминала Eltex NTP RG-1402G-W, сначала необходимо настроить сеть между оптической приставкой и компьютером.

Что мы сделали:

• Зашли в сетевые подключения (там, где находится Подключение по локальной сети)
• Зашли в свойства Подключения по локальной сети и открыли свойства Протокола интернета TCP\IP
• Установили галочку напротив «Получить IP-адрес автоматически»

Для чего это сделано – оптическая приставка выдает ip-адреса подключаемым устройствам автоматически.

Что мы сделали:

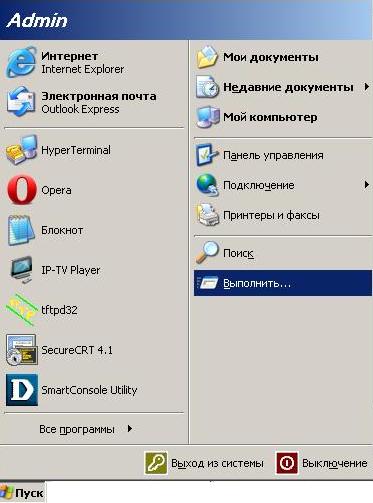

• Нашли командную строку;
• Ввели команду ping и указали ip оптической приставки (192.168.1. 1)
• Открытое окно и данные внутри говорит о том, что идет обмен данными между оптической приставкой и компьютером. Следовательно, все правильно сделали.

Примечание: Связь между оптической приставкой и компьютером должна быть! Она не зависит от настроек станционного оборудования! Если нет связи – проблема может заключаться в следующем: компьютер, оптическая приставка, компьютерный шнур ETHERNET.

Настройка Eltex NTP RG-1402G-W через web-интерфейс

Открыли обозреватель интернета (в данном примере Opera), ввели в адресной строке ip-адрес оптической приставки (рис. 1) и вводим пароль для доступа (имя: user пароль: user ) (рис. 2)

В открывшимся каталоге выбираем пункт «Basic» (рис. 4)

После того как перешли в пункт «Basic» настраиваем Wi-Fi соединение как показано на (рисунке 5).

• Устанавливаем галочку Enable Wireless (включаем Wi-Fi);
• Устанавливаем галочку Enable Wireless Multicast Forwarding (WMF) (включаем возможность передачи мультикаста через Wi-Fi);
• SSID (название сети Wi-Fi);
• Max Clients (количество возможных подключений к Wi-Fi) – на усмотрение клиента.

После этого переходим в пункт «Security» где настраиваем режим шифрования и пароль для соединения Wi-Fi (рис. 6).

Настраиваем следующие:

• Enable WPS — обязательно Disable
• Select SSID — придумайте и введите имя сети Вай-Фай
• Network Authentication (режим шифрования) рекомендуется использовать — WPA2-PSK;
• WPA/WAPI passphrase (пароль для Wi-Fi) — минимум 8 символов;
• WPA/WAPI Encryption — AES.

После чего нажимаем кнопку «Apply».

После этого переходим во вкладку «Management» и нажимаем кнопку «Reboot» (Рис.7).

Появится кнопка «Reboot» после нажатия на неё модем будет перезагружен через одну минуту, а после загрузки будет готов к работе (Рис. 8-9).

Компания Ростелеком предоставляет своим абонентам различное оборудование в аренду, в том числе и роутеры. Прозводством оборудования компания не занимается, но в мировой практике широко применяется схема, при которой производитель поставляет провайдеру оборудование без логотипа, а провайдер уже наносит свой. Так поступает и Ростелеком (он сотрудничает с компаниями huawei, zte, eltex, sagemcom и др.), а значит у клиентов могут находиться в работе разные модели. В данной статье мы рассмотрим универсальные способы получения доступа к настройкам роутера.

Как зайти в настройки роутера

Итак, вы получили роутер в аренду или купили его, пришли домой и хотите настроить интернет или произвести какие-либо другие настройки (например ). Для этого вам необходимо открыть упаковку, подключить к роутеру питание и кабель, но не тот, который приходит в вашу квартиру из подъезда, а который соединит роутер с компьютером или ноутбуком. Второй конец кабеля подключите к вашему включенному компьютеру. У большинства моделей роутеров админка доступна по адресу 192.168.1.1 или 192.168.0.1 . Введите один из них в адресную строку вашего браузера и нажмите на ввод.

После этого, перед вами должно появиться окно для ввода логина и пароля.

Логин и пароль для входа указаны в инструкции по эксплуатации роутера, но если вы не смогли найти там такой информации, то попробуйте следующие комбинации:

• логин - admin, пароль - пустой
• логин - admin, пароль - admin
• логин - admin, пароль - password
• логин - admin, пароль - 1234

Если одна из комбинаций подошла, то перед вами откроется страница с доступными настройками роутера.

Если данные варианты не сработали, то вам необходимо произвести сброс настроек до заводских. Для этого найдите на задней стенке кнопку Reset и зажмите ее на несколько секунд при включенном роутере.

Основные настройки роутера Ростелеком

На первой вкладке настроек роутера отображается сводная информация о текущем состоянии устройства. Здесь мы не производим никаких настроек.

На второй вкладке производится настроука подключения к интернету. Выберите нужный вам интерфейс (в нашем случае PPPoE/VPN) и нажмите на кнопку "добавить соединение".

В открывшемся окне вам необходимо выбрать протокол, придумать название для подключения, ввести имя пользователя и пароль для доступа в интернет (данная информация должна быть в вашем договоре), а также адре сервера. Остальные пункты оставьте в состоянии "авто".

Если у вас дома имеется несколько компьютеров, то на следующей вкладке вы можете присвоить каждому устройству свой ip адрес в вашей домашней сети.

Следующая вкладка отвечает за настройку Wi-Fi. Здесь вам необходимо задать название вашей сети, выбрать тип шифрования и придумать пароль.

Производитель регулярно выпускает обновления прошивки, в которых исправляет обнаруженные пользователями ошибки и добавляет в устройство новый функционал. Именно поэтому стоит регулярно проверять наличие доступных обновлений. Перейдите во вкладку настроек и найдите там пункт "обновление". На экане отобразится версия текущей прошивки и доступная для обновления. Все, что от вас требуется - это нажать на кнопку "установить".

Как видите, при наличии минимальных знаний можно производить самостоятельную настройку роутера без вызова на дом специалиста компании. Задавайте вопросы в комментариях и мы поможем вам, а пока что рекомендуем посмотреть видео на данную тему.
